在微米尺度上"編織"光線——光學真空鍍膜機的科技變革

　　當一片普通玻璃經過光學真空鍍膜機的精密加工，蛻變?yōu)槟芫_調控光線的光學元件，這場發生在真空環境中的微觀變革，正在重塑現代光學技術的邊界。作為精密光學制造領域的裝備，光學真空鍍膜機通過物理氣相沉積(PVD)等工藝，在基材表面構建納米級薄膜體系，賦予材料抗反射、高反射、濾光等特殊光學性能。這種在真空環境下完成的"材料魔法"，已成為智能手機攝像頭、天文望遠鏡、激光武器等裝備制造不可或缺的關鍵環節。

　　在技術原理層面，光學真空鍍膜機的價值體現在對微觀結構的控制。當真空室氣壓降至10^-3至10^-5帕量級時，設備通過電子束蒸發、磁控濺射等工藝，將靶材原子"雕刻"在基片表面。以華為P系列手機鏡頭使用的七層增透膜為例，每層薄膜厚度誤差需控制在±0.5納米以內，相當于頭發絲直徑的十萬分之一。這種精度要求使得光學真空鍍膜機必須集成等離子體監控、光譜實時反饋等智能系統，通過每秒數千次的動態調節，確保膜層結構的原子級堆疊。

　　從消費電子到航天，光學真空鍍膜機的應用版圖持續擴張。在AR眼鏡領域，設備制造的波導鏡片需要沉積15層以上的復合膜系，將光線折射效率提升至95%以上;在嫦娥五號探月器的光學載荷中，耐輻射鍍膜技術保障了儀器在極端溫差下的穩定成像。更令人矚目的是，隨著超表面技術的突破，新型光學真空鍍膜機已能制造包含百萬個納米天線的超構表面，通過精密調控電磁波的相位、振幅等參數，實現傳統光學元件難以企及的輕量化、集成化效果。

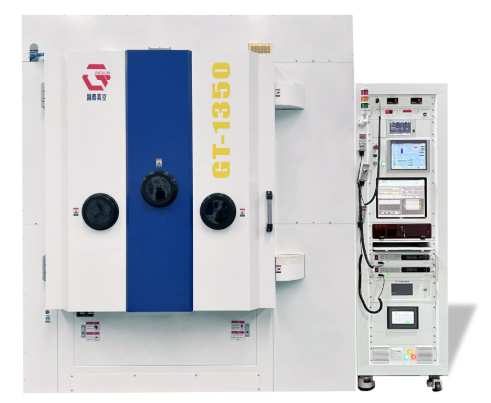

　　面對5G通信、量子計算等新興領域的特殊需求，光學真空鍍膜機正在向智能化、復合化方向進化。成都國泰真空光學鍍膜設備以創新驅動為核心，在高精密光學鍍膜設備、離子源、真空電氣配件等方面擁有系列化產品，已逐步成長為高精密光學鍍膜設備制造行業的領軍企業。系列產品廣泛用于消費電子、顯示設備、光通信、半導體、生物醫療等行業。
