第七十三章 聚酰亞胺柔性基底紅外隔熱和保護(hù)膜的制備及性能分析

本期主要分享團(tuán)隊(duì)成功研制聚酰亞胺柔性基底紅外隔熱和保護(hù)膜的制備及性能分析的實(shí)例，以供大家參考。

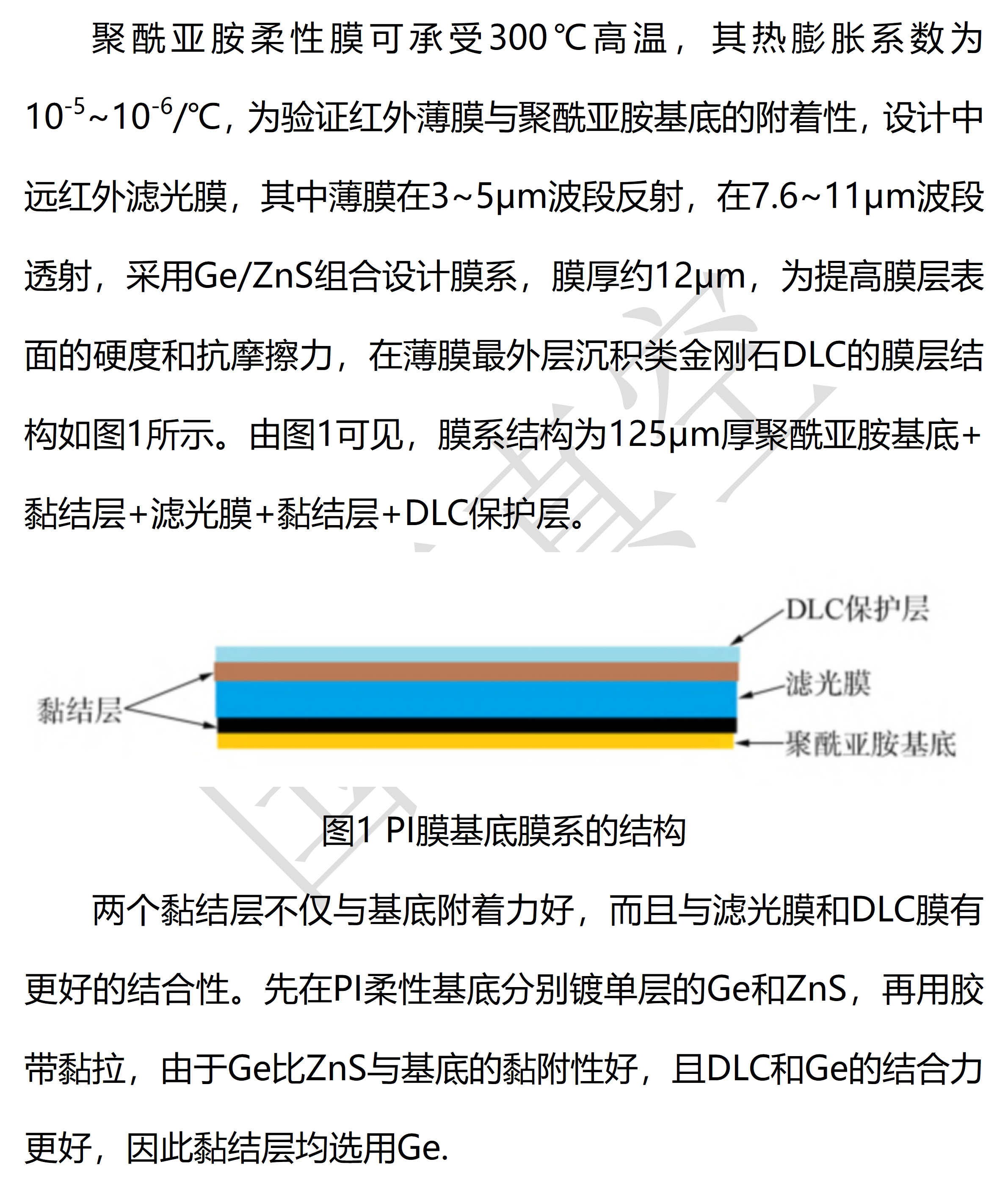

1.膜系結(jié)構(gòu)設(shè)計(jì)

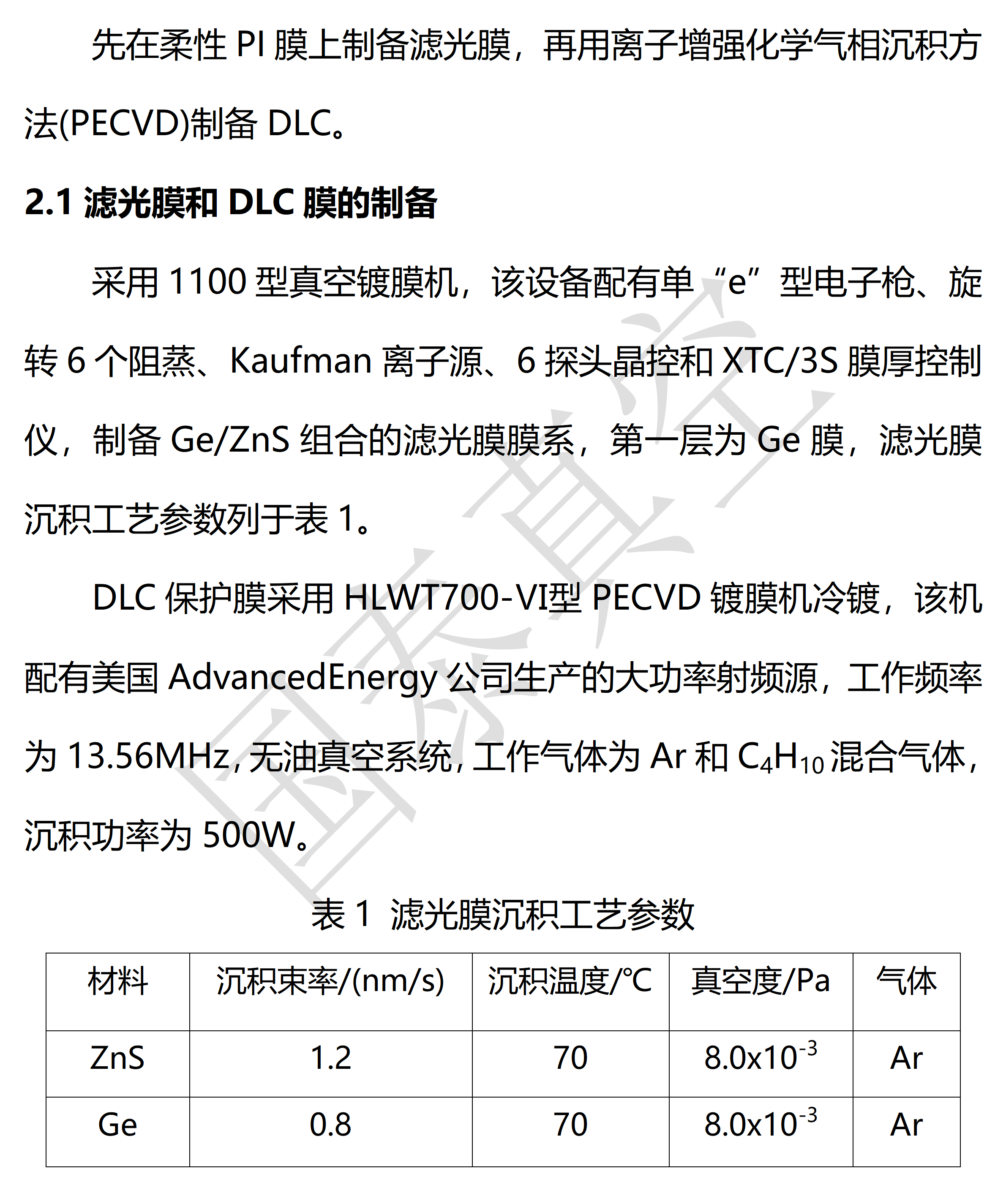

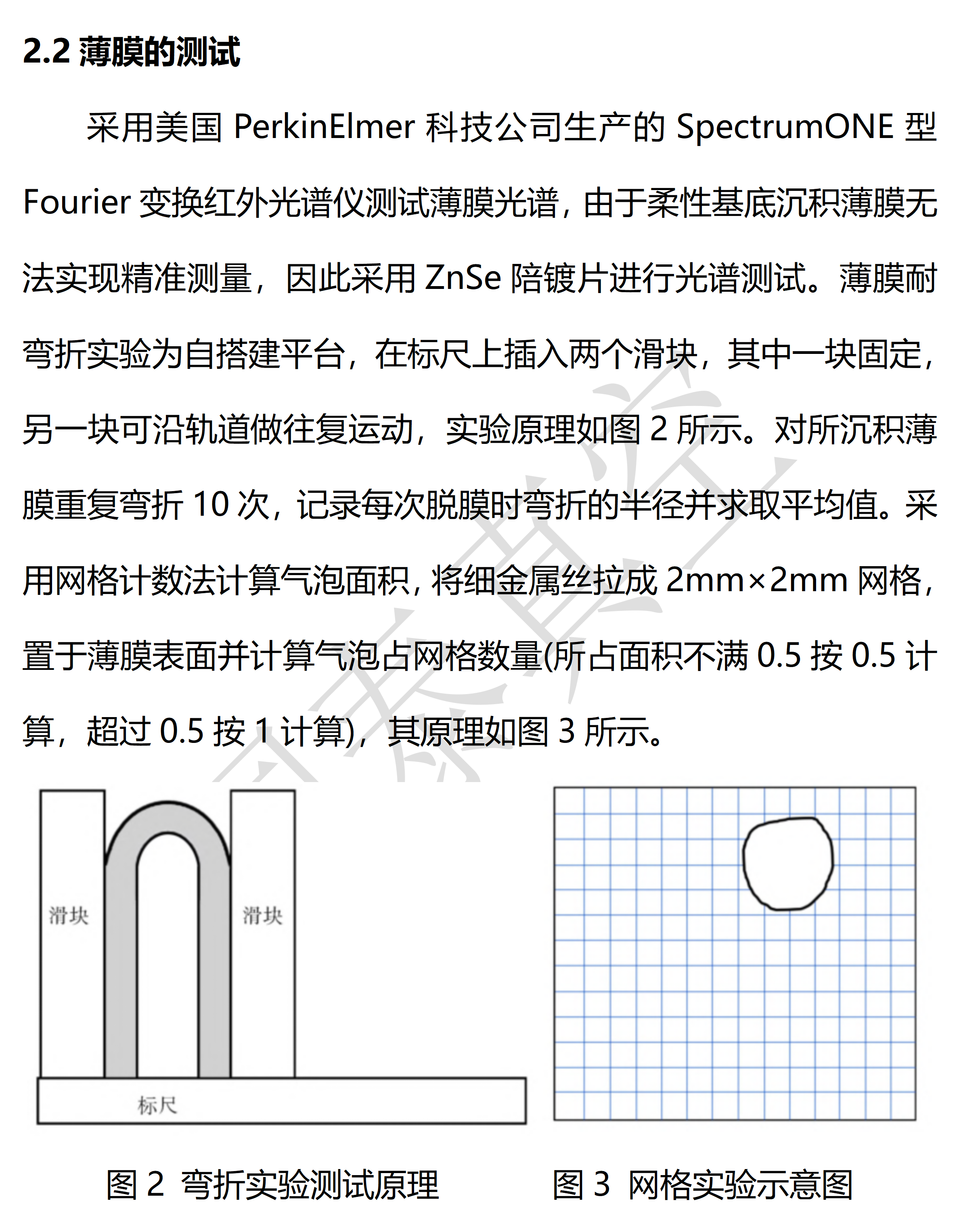

2.實(shí)驗(yàn)與測(cè)試方法

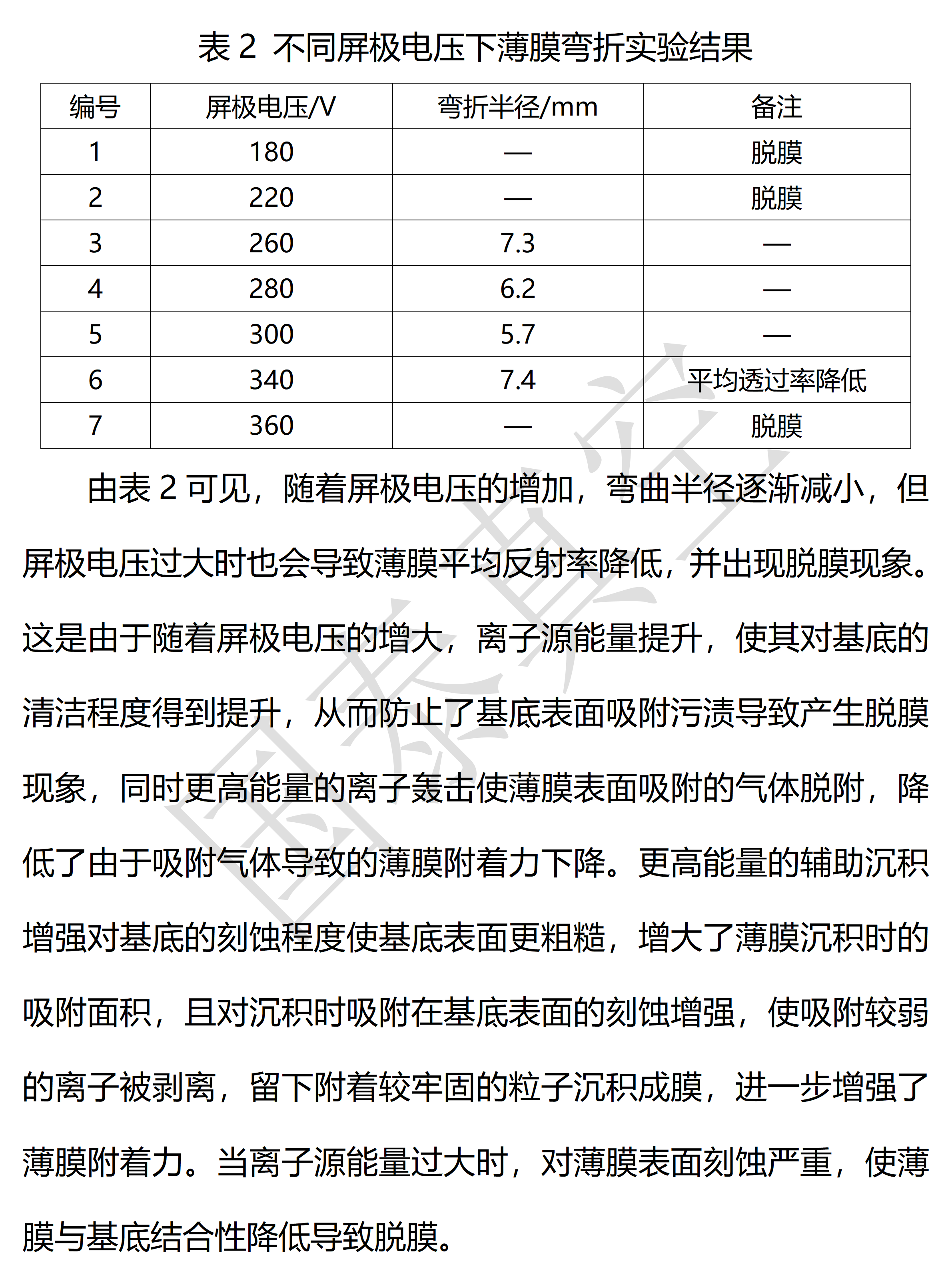

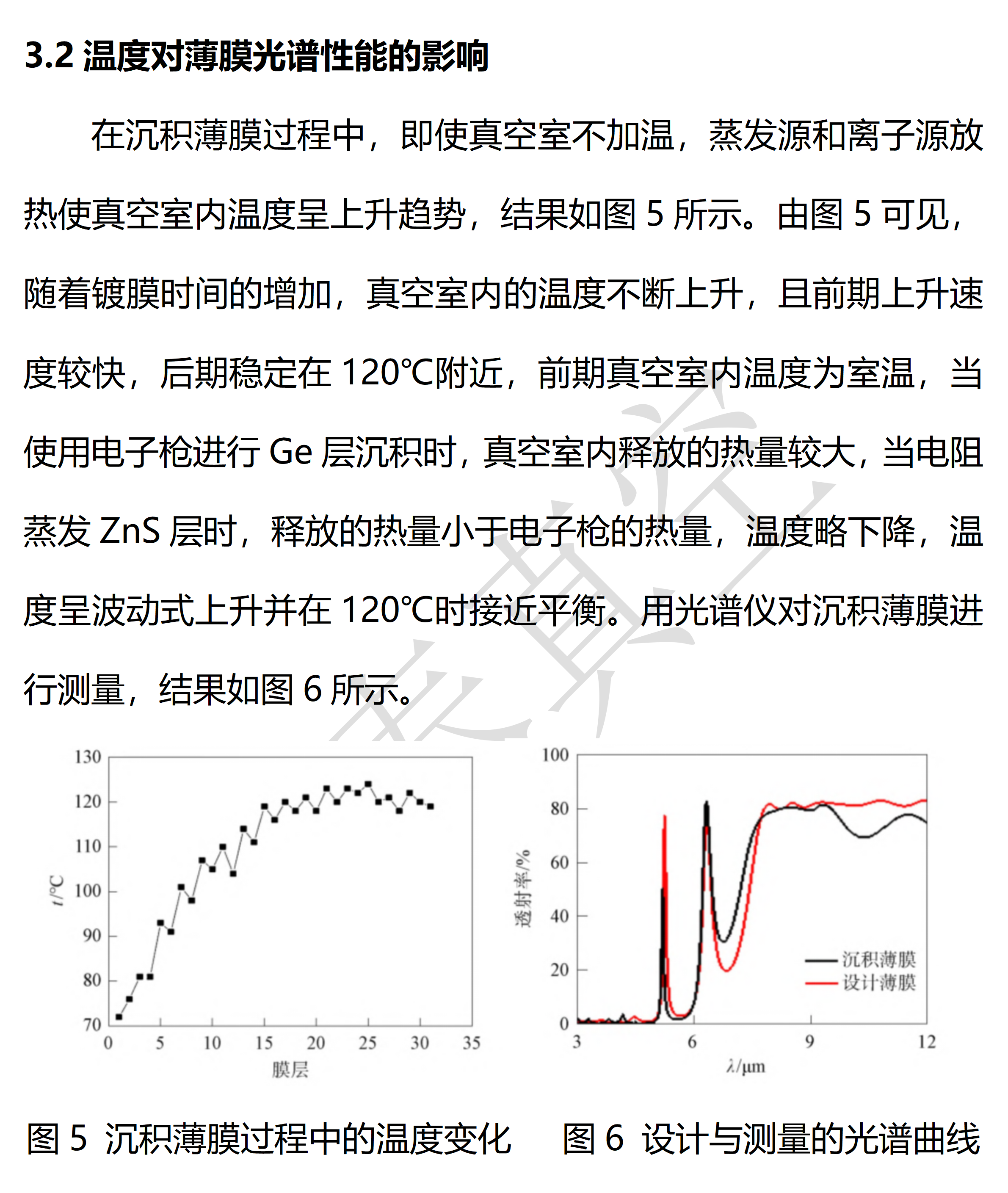

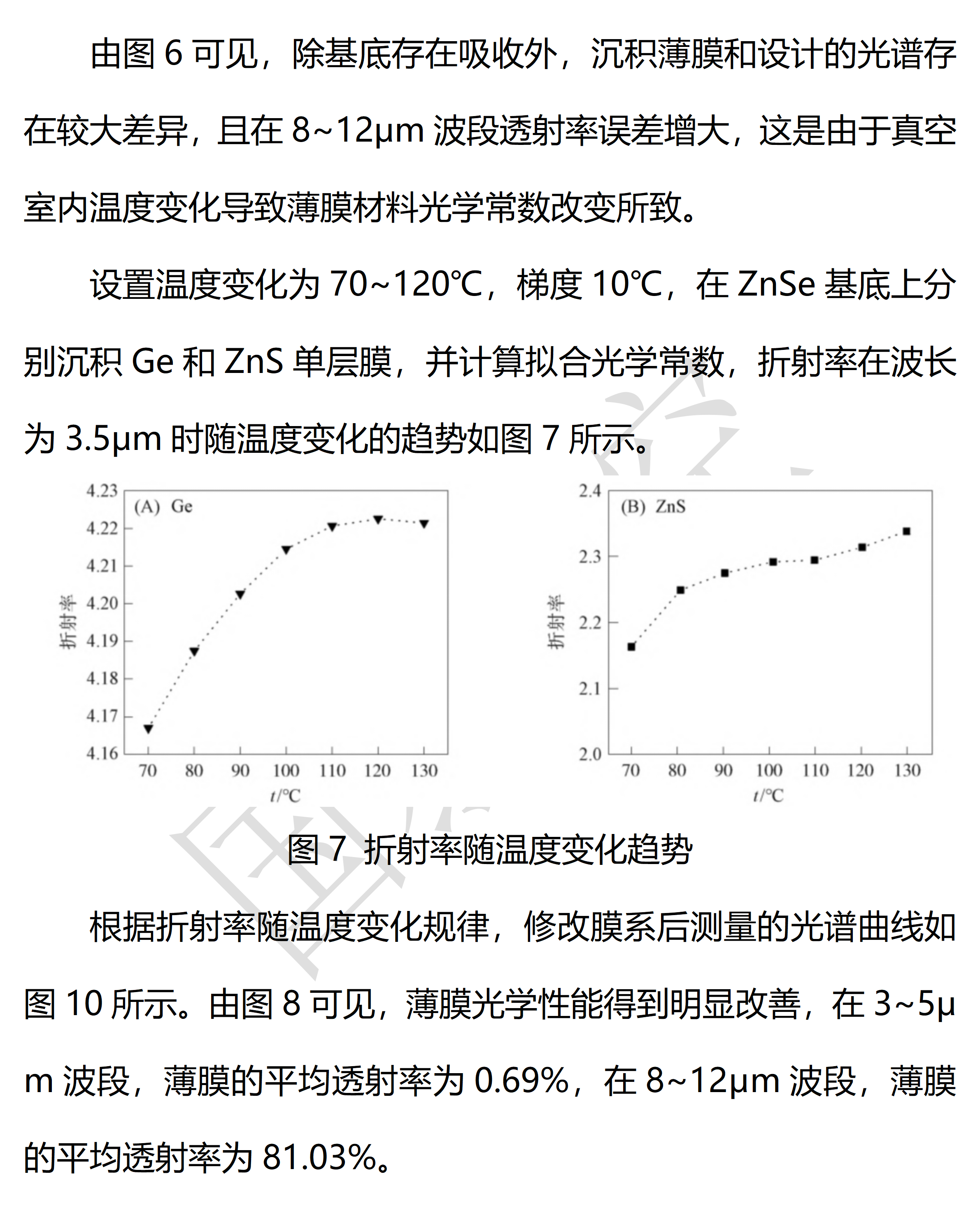

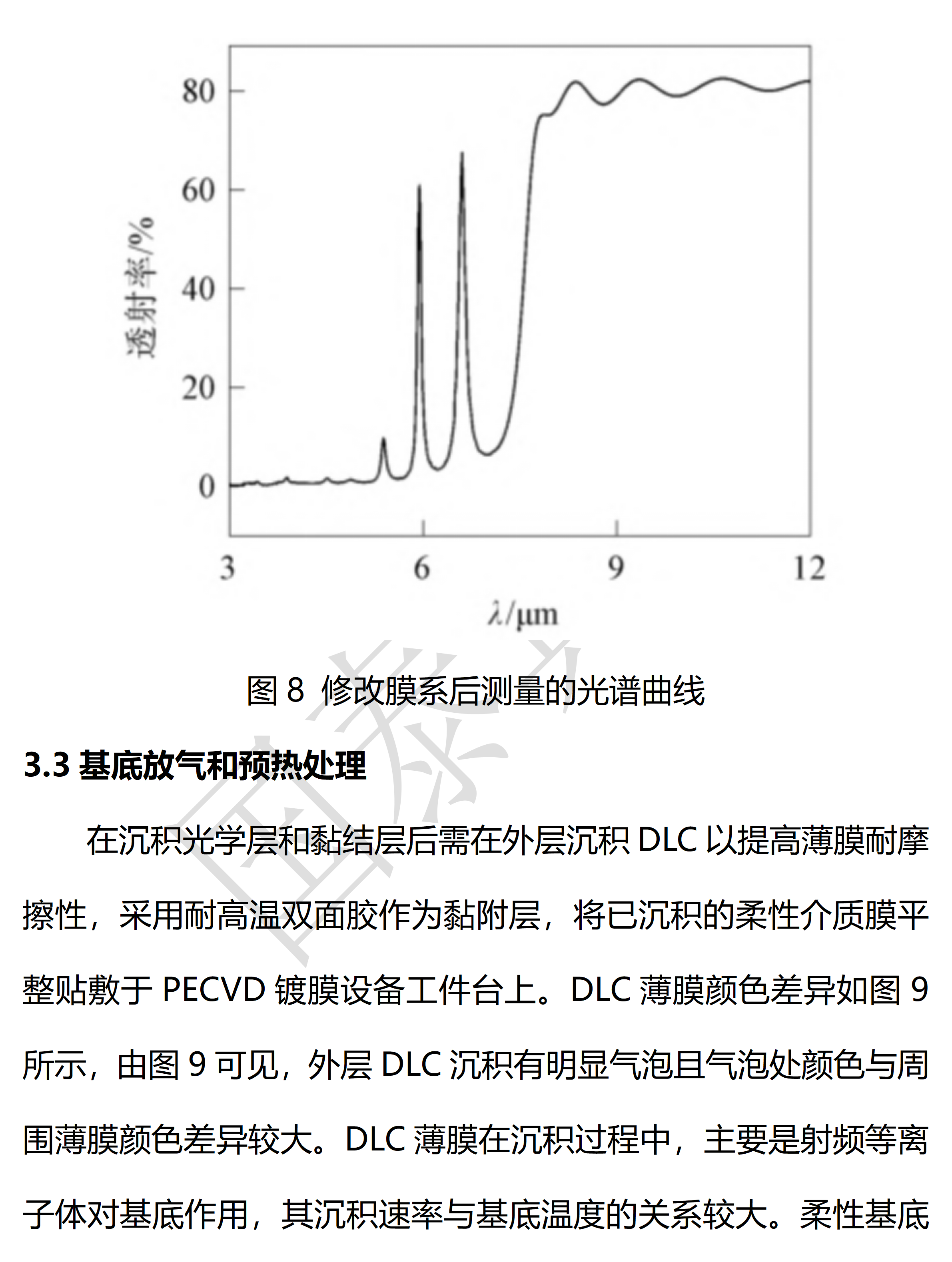

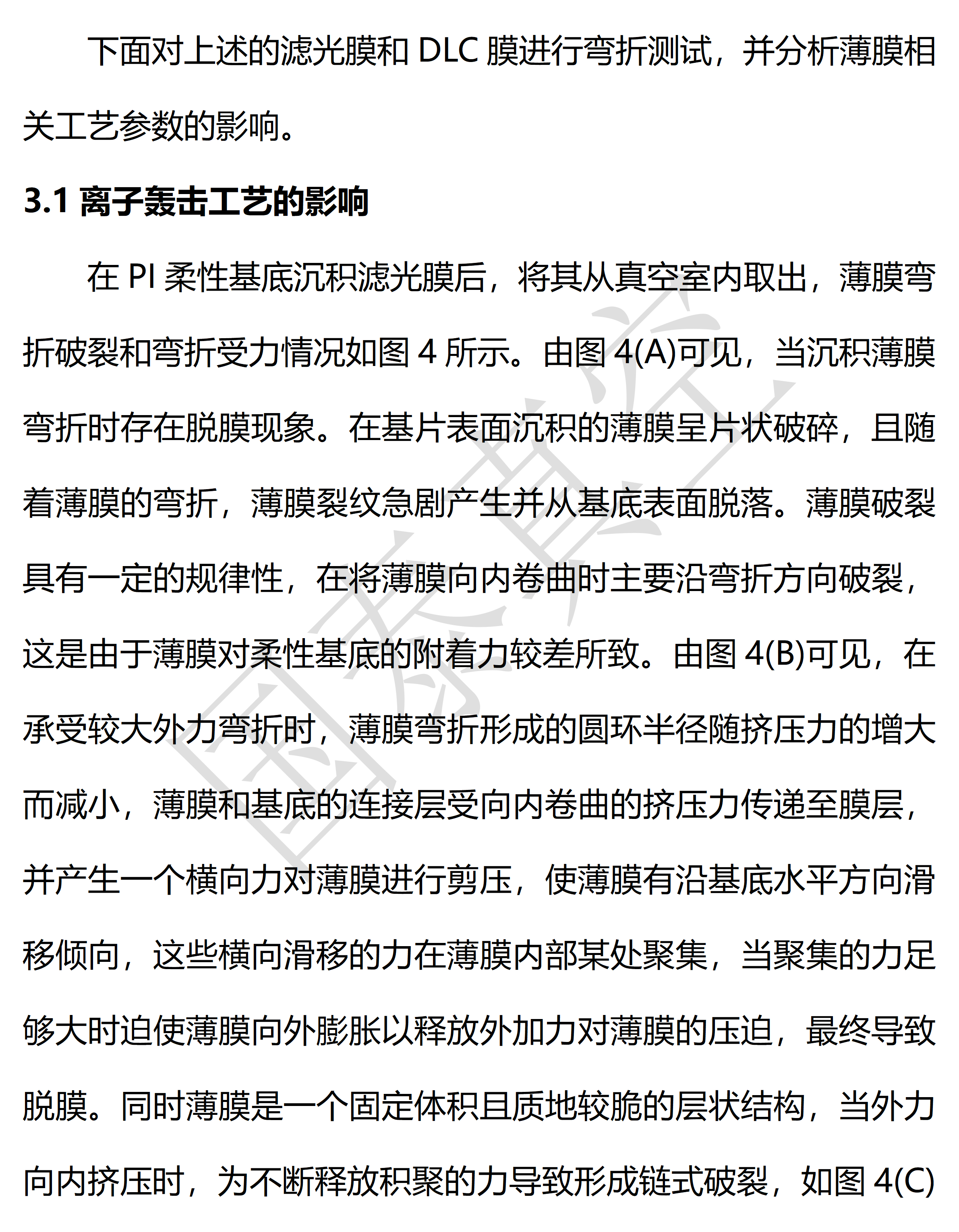

3.測(cè)試結(jié)果與性能分析

4.總結(jié)

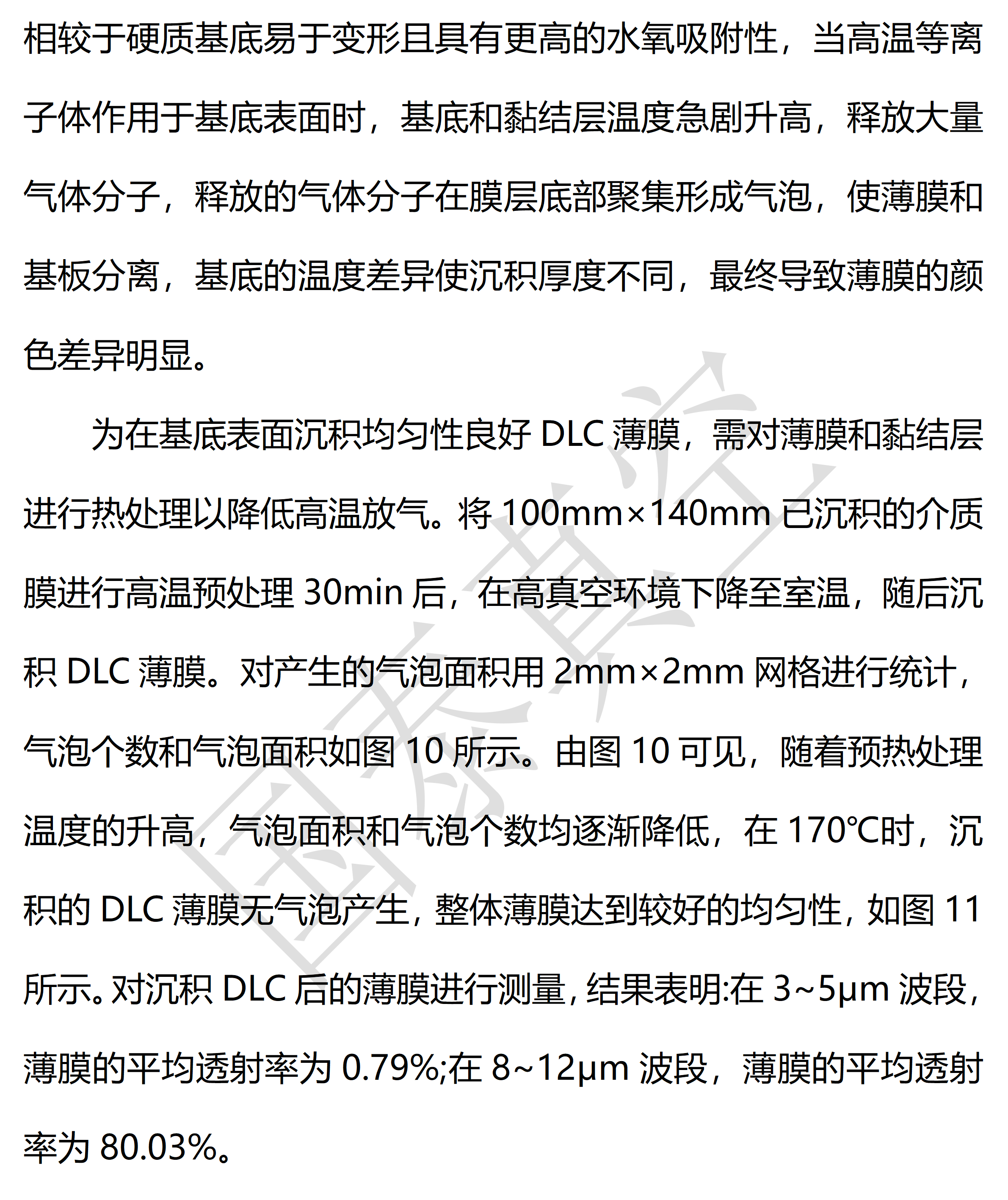

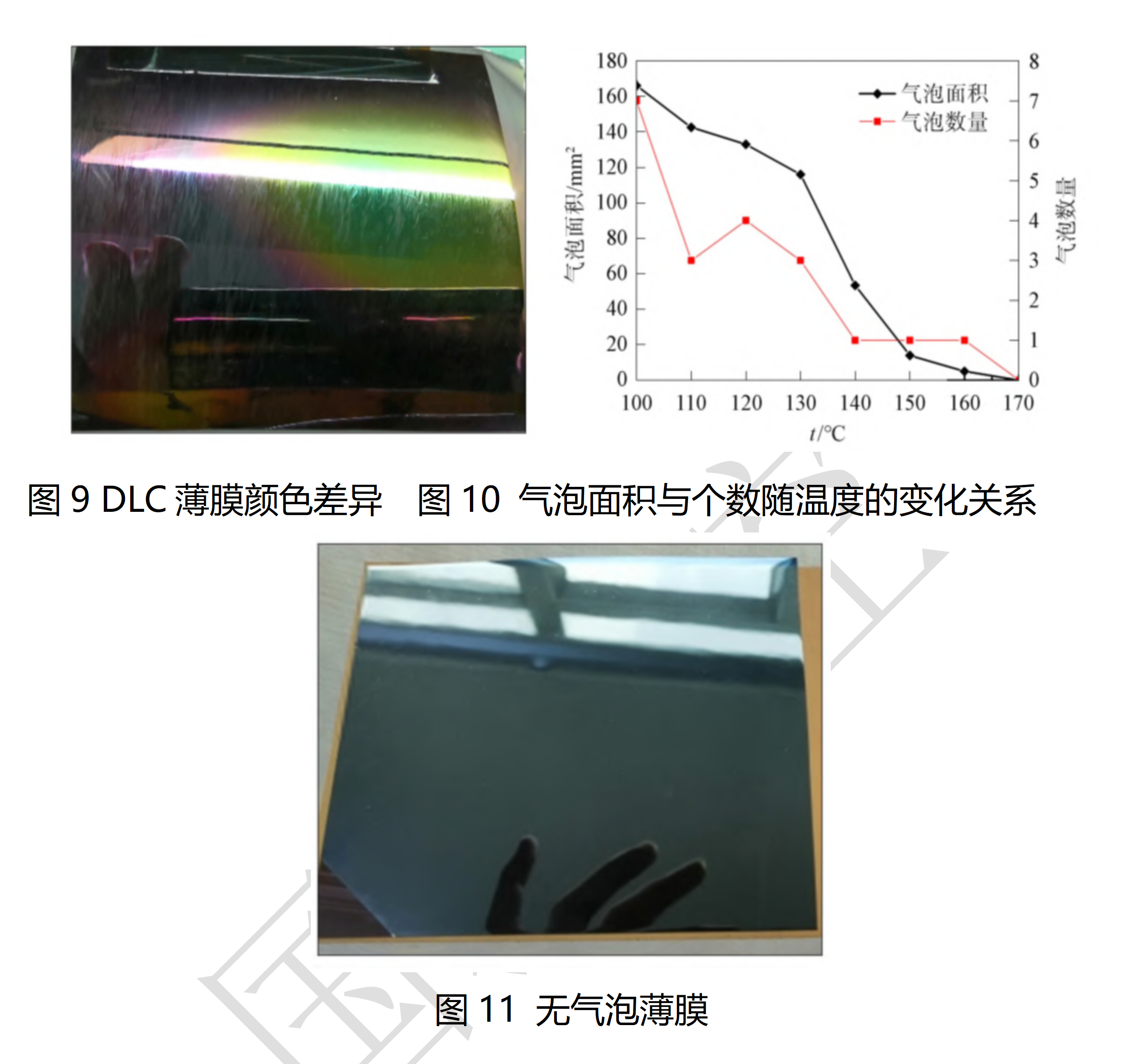

本期主要針對(duì)聚酰亞胺柔性基底紅外隔熱和保護(hù)膜制備及性能分析進(jìn)行研究，結(jié)合柔性基底和薄膜材料特性，借助膜系設(shè)計(jì)軟件進(jìn)行優(yōu)化和反演，采用熱蒸發(fā)和化學(xué)氣相沉積方法實(shí)現(xiàn)了紅外3~5μm低透射，8~12μm高透射薄膜的設(shè)計(jì)和制備。根據(jù)彎折實(shí)驗(yàn)結(jié)果不斷優(yōu)化離子源能量，解決了薄膜脫膜缺陷，克服了聚酰亞胺基底沉積紅外介質(zhì)材料脫膜的問(wèn)題。建立了折射率和溫度間的關(guān)系式，對(duì)薄膜初始設(shè)計(jì)進(jìn)行修正，提高了制備精度，改善了薄膜的光譜性能。通過(guò)預(yù)熱處理解決了沉積DLC薄膜過(guò)程中放氣量較大的問(wèn)題，改善了DLC薄膜均勻性，從而滿足隔熱和保護(hù)膜的性能要求。

參考文獻(xiàn)

[1]李卓霖，楊金也，付秀華，張靜，等. 聚酰亞胺柔性基底紅外隔熱和保護(hù)膜制備及性能分析[J].吉林大學(xué)學(xué)報(bào)（理學(xué)版），2024,62（6）：1464~147
